Современная энергетика требует от распределительного оборудования не только высокой надежности, но и максимальной компактности в сочетании с безопасностью эксплуатации. При проектировании трансформаторных подстанций и распределительных пунктов ключевым элементом часто выступают камеры сборные одностороннего обслуживания. Эти устройства предназначены для приема и распределения электрической энергии трехфазного переменного тока промышленной частоты 50 Гц в сетях с изолированной или заземленной через дугогасящий реактор нейтралью. Благодаря своей модульной конструкции, они позволяют гибко компоновать распределительные щиты под конкретные нужды объекта, обеспечивая при этом удобный доступ к коммутационным аппаратам.
На этапе комплектации электрощитовых важно выбирать оборудование, соответствующее государственным стандартам и прошедшее все необходимые испытания на дугостойкость. Профессиональная ячейка ксо представляет собой металлоконструкцию, внутри которой размещаются выключатели нагрузки, разъединители, заземляющие устройства и системы релейной защиты. Использование качественных комплектующих позволяет значительно снизить риск возникновения аварийных ситуаций и упростить процесс планового технического обслуживания, что критически важно для бесперебойной работы промышленных предприятий и жилых массивов.
Конструктивные особенности и классификация камер КСО

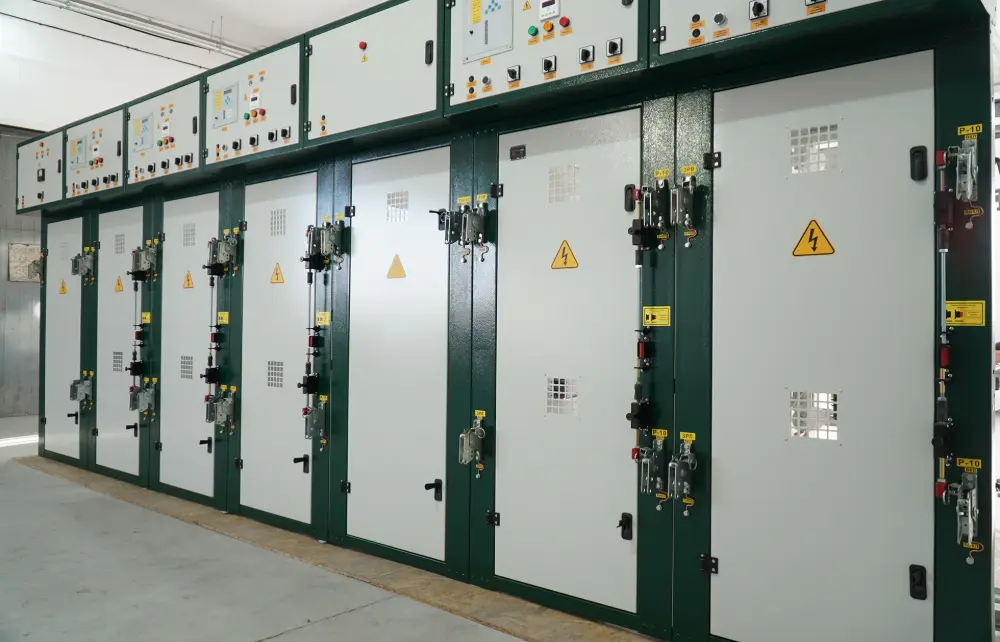

Основным отличием КСО от других типов распределительных устройств является принцип одностороннего обслуживания. Это означает, что все операции по управлению, замене предохранителей или осмотру оборудования производятся с фасадной стороны. Такая компоновка позволяет устанавливать ячейки непосредственно у стен помещения, что существенно экономит полезную площадь электрощитовой.
Существует несколько основных серий камер, различающихся по габаритам и функциональному наполнению:
- Серия 300 (например, КСО-366, КСО-393): Отличаются упрощенной конструкцией и компактными размерами. Чаще всего применяются в сетях 6-10 кВ для коммутации маломощных трансформаторов.
- Серия 200 (КСО-272, КСО-285, КСО-298): Более сложные устройства, оснащенные вакуумными выключателями и развитой системой блокировок. Предназначены для работы в узловых подстанциях с высокими токами короткого замыкания.
Технические преимущества использования ячеек КСО
Популярность данного типа оборудования в энергетическом секторе Украины обусловлена рядом эксплуатационных достоинств, которые делают эксплуатацию сетей более предсказуемой и безопасной.
- Безопасность персонала: Наличие смотровых окон позволяет визуально контролировать положение ножей разъединителей без открытия дверей.
- Система механических блокировок: Исключает возможность ошибочных действий дежурного персонала, таких как включение заземляющих ножей при включенном рабочем выключателе.
- Модульность: Возможность быстрой замены отдельного модуля или расширения распределительного устройства путем добавления новых ячеек в ряд.
- Адаптивность: Камеры могут комплектоваться как традиционным оборудованием (автогазовые выключатели), так и современными микропроцессорными блоками защиты.
Основные параметры выбора ячеек (Таблица)
| Параметр | Значение / Характеристика |
|---|---|
| Номинальное напряжение | 6 кВ, 10 кВ |
| Номинальный ток главных цепей | От 400 до 1000 А |
| Ток термической стойкости | До 20 кА |
| Тип изоляции | Воздушная |
| Степень защиты (по ГОСТ) | IP20, IP54 (в зависимости от исполнения) |
Области применения распределительных устройств КСО
Благодаря своей универсальности, ячейки КСО находят применение практически во всех сферах, где требуется распределение энергии на среднем напряжении.
Промышленный сектор
На заводах и фабриках камеры КСО используются для питания цеховых подстанций, мощных электродвигателей и компрессорных установок. Высокая надежность вакуумных выключателей, устанавливаемых в современных ячейках, позволяет выдерживать большое количество циклов включения-выключения, что характерно для производственных процессов.
Гражданское строительство
В городских распределительных сетях КСО являются стандартным решением для встроенных и пристроенных подстанций жилых домов, торговых центров и административных зданий. Их компактность позволяет вписывать оборудование в ограниченные пространства цокольных этажей.
Инфраструктурные объекты
Железнодорожный транспорт, порты и аэропорты используют камеры сборные одностороннего обслуживания для обеспечения энергоснабжения критически важных систем навигации, связи и освещения.
Модернизация и ретрофит существующих систем
Многие объекты в Украине сегодня эксплуатируют оборудование, установленное еще в 80-90-х годах прошлого века. Модернизация таких систем не всегда требует полной замены распределительного устройства. Процедура ретрофита позволяет интегрировать современные вакуумные выключатели и цифровые блоки защиты в существующие корпуса КСО. Это значительно дешевле полной реконструкции, но при этом выводит надежность сети на принципиально новый уровень.
При проведении модернизации особое внимание уделяется:
- Проверке состояния опорных изоляторов и шинных мостов.
- Установке датчиков дуговой защиты для мгновенного отключения поврежденного участка.
- Организации систем дистанционного мониторинга и телемеханики.
Особенности монтажа и пусконаладки
Правильный монтаж камер КСО — залог их долговечной работы. Ячейки устанавливаются на заранее подготовленные закладные рамы, которые должны быть строго выверены по уровню. Малейший перекос может привести к заклиниванию механизмов блокировки или нарушению соосности контактных соединений.
После установки производится проверка сопротивления изоляции, испытание повышенным напряжением и настройка уставок релейной защиты. Важно помнить, что эксплуатация КСО допускается только в помещениях, где исключено попадание токопроводящей пыли, агрессивных паров и газов, разрушающих металл и изоляцию.
Обслуживание и регламентные работы

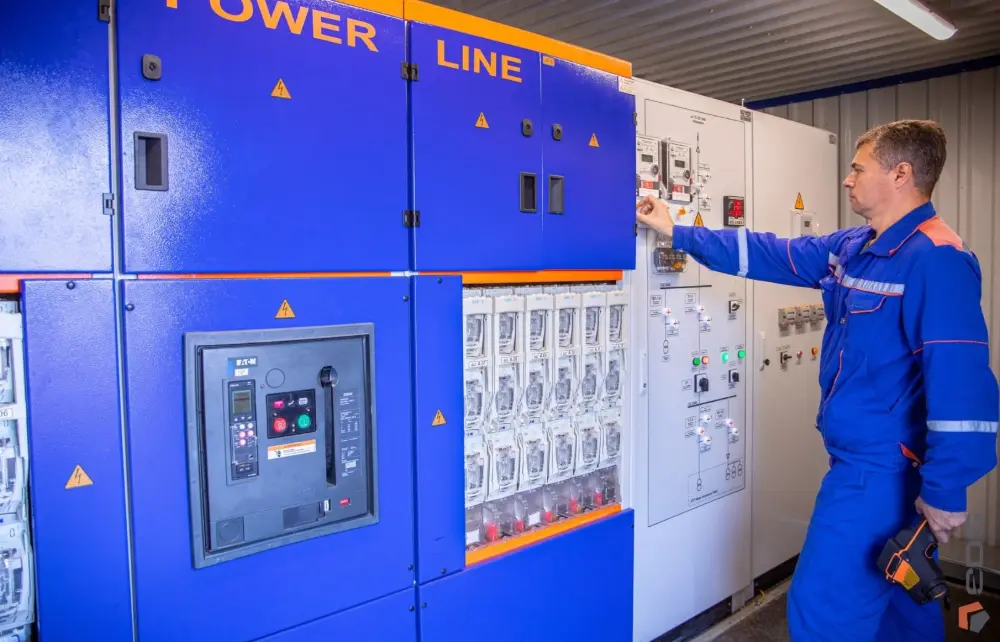

Несмотря на статус «одностороннего обслуживания», камеры требуют регулярного внимания квалифицированного персонала. Регламент обычно включает в себя:
- Визуальный осмотр: Проверка целостности изоляторов, отсутствия следов перегрева на контактных соединениях.
- Очистка от пыли: Продувка сухим сжатым воздухом внутренних полостей ячейки.
- Смазка механизмов: Обработка трущихся частей приводов разъединителей специализированными смазками.
- Протяжка болтовых соединений: Особенно актуально для шинных сборок, подверженных вибрациям.
Инновации в производстве КСО: цифровизация и экологичность
Современные тенденции в энергетике диктуют переход к «умным» сетям (Smart Grid). Новое поколение ячеек КСО оснащается интеллектуальными датчиками, которые в режиме реального времени передают данные о нагрузке, температуре контактов и ресурсе выключателя на диспетчерский пульт. Это позволяет перейти от планово-предупредительного ремонта к обслуживанию «по состоянию», что существенно снижает эксплуатационные расходы.
Также производители работают над экологичностью оборудования, отказываясь от использования элегаза (SF6) там, где это возможно, в пользу вакуумной и воздушной изоляции, что делает утилизацию оборудования после завершения срока службы более простой и безопасной.
Заключение
Камеры сборные одностороннего обслуживания (КСО) остаются фундаментом распределительных сетей среднего напряжения. Их эволюция от простых шкафов с предохранителями до высокотехнологичных цифровых модулей позволила достичь беспрецедентного уровня безопасности и надежности электроснабжения. Выбор качественной ячейки КСО — это долгосрочная инвестиция в стабильность любого объекта, будь то небольшое офисное здание или крупный металлургический комбинат. Использование современных конструкторских решений и надежных комплектующих гарантирует, что ваша энергетическая система будет готова к вызовам будущего, обеспечивая эффективное распределение ресурсов в любых условиях эксплуатации.
